电机侧问题
高du/dt, 长电机电缆带来的问题
1. 变频器过流, 或接地故障

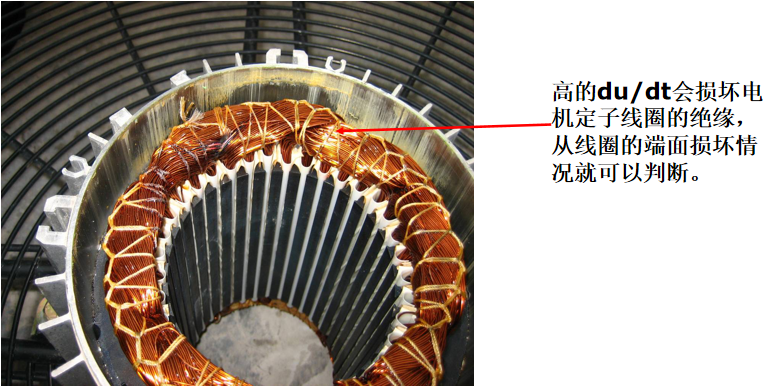

2. 电机绝缘损坏

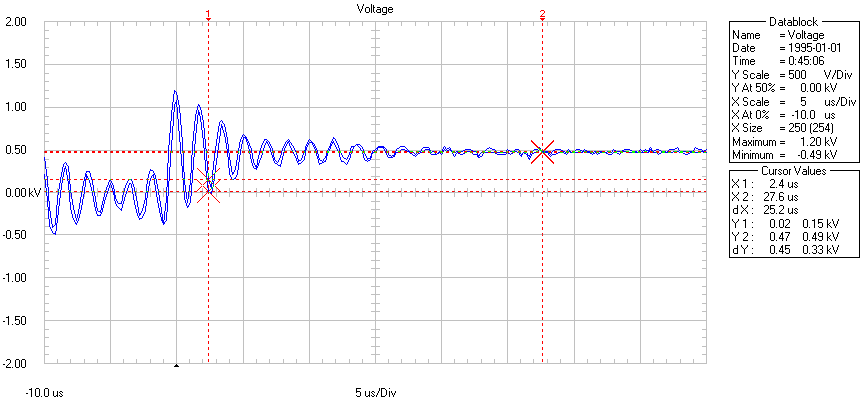

- 电机端部电压反射和振荡使相间电压升高
- 高du/dt造成线圈内电压分布不均，端部高
3. 电机轴承电流
解决方案1
• 输出交流电抗器
能减小du/dt但不能减小由于电缆过长带来的电机端电压升高
解决方案2

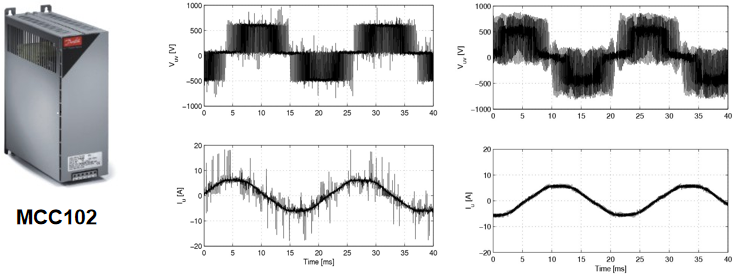

• du/dt滤波器. RL回路
du/dt滤波器置于变频器和电机之间来消除非常快速变化的电压。电机端的电压仍是方波形状的，但是du/dt值大大降低了。能使du/dt<500V/μs
解决方案3

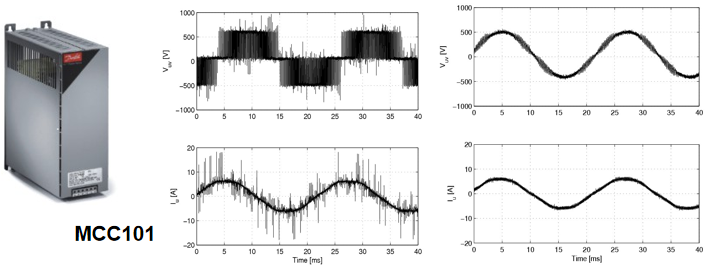

• 正弦波滤波器, LC回路
置于变频器和电机之间以优化变频器输出电流。它输出一个接近正弦波的电机电压。同时减少电机绝缘压力，电机端噪音和轴端电流（特别是大电机），并且可以实现更长的电机电缆输出（大于300米的场合）
